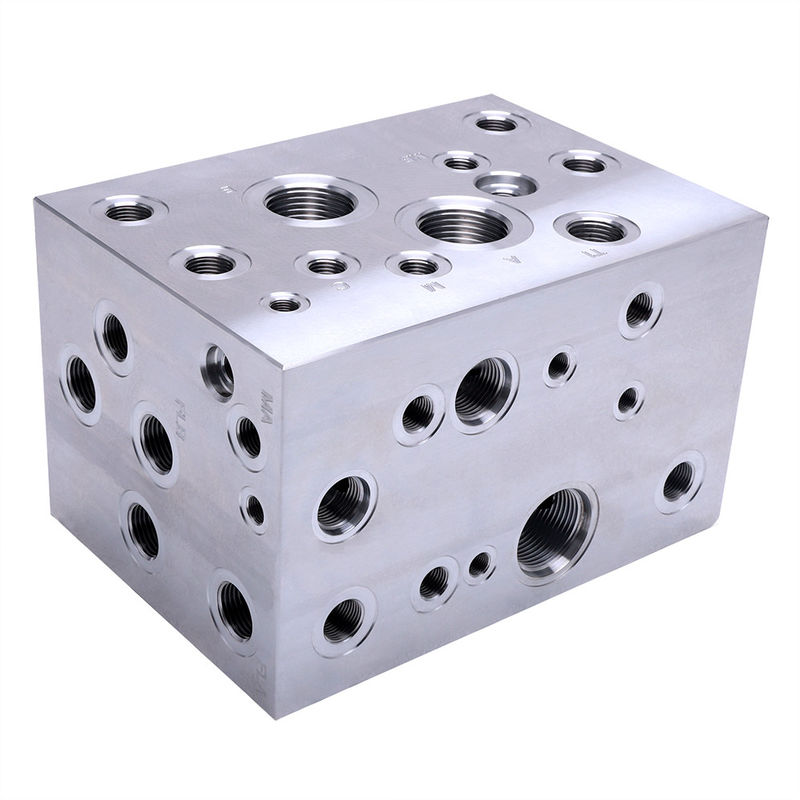

کاربرد منیفولد هیدرولیک سفارشی CNC در بیل مکانیکی
بلوکهای شیر هیدرولیک به عنوان مرکز کنترل مرکزی در سیستمهای هیدرولیک بیل مکانیکی عمل میکنند و توزیع روغن، تنظیم فشار و جریان و هماهنگی منطق عملیاتی را مدیریت میکنند. با ادغام چندین گروه شیر، آنها اتصالات خط لوله را ساده میکنند، خطرات نشت را به حداقل میرسانند و امکان کنترل دقیق عملکردهای بیل مکانیکی از جمله حفاری، چرخش و حرکت را فراهم میکنند.
انواع و عملکردهای بلوک شیر هیدرولیک
بلوک شیر اصلی - کنترلکننده اصلی عملکرد دستگاه
بلوک شیر اصلی هسته اصلی سیستم هیدرولیک بیل مکانیکی را تشکیل میدهد و مستقیماً جهت، فشار و جریان را در مدار روغن اصلی برای کارکردن سطل، بوم، بازو، سکوی چرخش و مکانیزمهای حرکت کنترل میکند.
- اجزای یکپارچه:شیرهای کنترل جهت اصلی، شیرهای تخلیه اصلی، شیرهای پرکننده اضافه بار و شیرهای کنترل جریان
- عملکرد بوم:کنترل بلند کردن، پایین آوردن و موقعیتیابی در حالی که سرعت را برای عملکرد پایدار تحت بارهای سنگین تنظیم میکند
- کنترل بازو و سطل:هماهنگی باز و بسته شدن بازو و حفاری/ریختن سطل با جبران فشار برای قدرت ثابت
- مدیریت چرخش:تنظیم جهت و سرعت چرخش سکو در حالی که شیرهای بافر را برای به حداقل رساندن ضربه هیدرولیکی ادغام میکند
- عملکرد حرکت:به طور مستقل حرکت مسیر چپ/راست را با قابلیت سوئیچینگ سرعت بالا/پایین کنترل میکند
- حفاظت از سیستم:شیرهای تخلیه اصلی حداکثر فشار سیستم (30-35 مگاپاسکال) را تنظیم میکنند در حالی که شیرهای اضافه بار از کاویتاسیون جلوگیری میکنند
بلوک شیر پایلوت - منبع سیگنال کنترل
با استفاده از روغن کم فشار (2-5 مگاپاسکال)، بلوک شیر پایلوت ورودیهای کنترل اپراتور را به سیگنالهای هیدرولیکی تبدیل میکند که شیرهای کنترل جهت اصلی را هدایت میکند.
- اجزای یکپارچه:شیرهای کنترل جهت پایلوت، شیرهای تخلیه پایلوت و شیرهای یکطرفه
- تبدیل عملکرد:جابجایی مکانیکی دسته را به سیگنالهای کنترل هیدرولیکی متناسب تبدیل میکند
- کنترل دقیق:تنظیم سرعت بدون پله را از طریق جابجایی متناسب اسپول شیر اصلی امکانپذیر میکند
- حفاظت از مدار:شیرهای تخلیه پایلوت از آسیب ناشی از نیروی عملیاتی بیش از حد محافظت میکنند
بلوکهای شیر کمکی - پشتیبانی از عملکرد تخصصی
این بلوکهای شیر کنترل اختصاصی را برای عملکردهای کمکی خاص ارائه میدهند و در ارتباط با بلوک شیر اصلی کار میکنند.
- شیر بافر چرخش:ضربه هیدرولیکی را در طول چرخههای شروع/توقف سکو کاهش میدهد
- شیر محدودکننده سرعت حرکت:از حرکت سریع در حین کار جلوگیری میکند در حالی که امکان حمل و نقل کارآمد را فراهم میکند
- شیر نگهدارنده بوم:موقعیت بوم را حفظ میکند تا از نشست جلوگیری کند و ایمنی بلند کردن را تضمین کند
- شیر شکن/گیره:عملکردهای ابزار کمکی از جمله فرکانس شکن و عملکرد گیره را کنترل میکند
مواد و معیارهای انتخاب بلوک شیر هیدرولیک
بلوکهای شیر هیدرولیک بیل مکانیکی باید فشار بالا (30-40 مگاپاسکال)، لرزش مکرر و خوردگی روغن را تحمل کنند در حالی که تلرانسهای گذرگاه داخلی دقیق (≤0.02 میلیمتر) را حفظ میکنند. انتخاب مواد، استحکام، مقاومت در برابر فشار، ماشینکاری و مقاومت در برابر خوردگی را در اولویت قرار میدهد.
فولاد ساختاری کربن با کیفیت بالا 45# (ماده اولیه)
با استحکام کششی ≥600 مگاپاسکال و استحکام تسلیم ≥355 مگاپاسکال، این ماده ماشینکاری عالی و مقرون به صرفه را ارائه میدهد. عملیات حرارتی سختی HB220-250 را به دست میآورد در حالی که هونینگ زبری گذرگاه روغن را ≤0.8 میکرومتر تضمین میکند. در بیش از 90٪ از بلوکهای شیر اصلی و پایلوت بیل مکانیکی استفاده میشود.
فولاد ساختاری آلیاژی 27SiMn (کاربردهای فشار بالا)
این آلیاژ با ارائه استحکام کششی ≥835 مگاپاسکال و چقرمگی ضربه عالی، برای کاربردهای سنگین مناسب است. عملیات حرارتی و سختکاری سطحی موضعی (HRC50-55) مقاومت در برابر سایش را افزایش میدهد. ایدهآل برای بیلهای مکانیکی بزرگ (20+ تن) و بلوکهای شیر مخصوص شکن.
آلیاژ آلومینیوم (راهحلهای سبک وزن)
آلومینیوم 6061-T6 1/3 وزن فولاد را با مقاومت در برابر خوردگی عالی پس از آنودایز ارائه میدهد. در حالی که استحکام کششی کمتر است (≥310 مگاپاسکال)، در بلوکهای شیر پایلوت و کمکی برای بیلهای مکانیکی کوچکتر (زیر 6 تن) که در ≤20 مگاپاسکال کار میکنند، خوب عمل میکند.
فولاد ضد زنگ (کاربردهای مقاوم در برابر خوردگی)
فولاد ضد زنگ 304 یا 316 مقاومت در برابر خوردگی استثنایی را در محیطهای خشن ارائه میدهد. با وجود سختی کمتر و پیچیدگی پردازش بیشتر، برای بلوکهای شیر در معادن، ساحلی و کاربردهای خورنده ضروری است.
مشخصات تولید
| فرآیند |
فرز CNC، حفاری، ضربه زدن، سنگ زنی، پرداخت، پلیسه گیری |
| تلرانس |
±0.002-±0.005 یا طبق مشخصات مشتری با بازرسی 100٪ QC |
| تصفیه سطح |
سندبلاست، آنودایزینگ، پوشش پودری، آبکاری، پرداخت، الکتروفورز، گالوانیزه، پوشش PVD |
| تجهیزات تست |
CMM، گیج ارتفاع، میکرومتر، گیج پلاگ، تستر سختی، اندازهگیری زبری |
| مشخصات |
خدمات OEM که دقیقاً از نقشهها و نمونهها پیروی میکند |
| کاربرد |
ماشینکاری CNC OEM، لوازم جانبی معدن، اجزای ماشینآلات، قطعات کامیون، قطعات خودرو، اجزای صنعتی |
| فرمت نقاشی |
2D (PDF/CAD) 3D (IGES/STEP) |
تضمین کیفیت و قابلیتهای تولید
- نیروی کار بسیار ماهر که تحت سیستمهای مدیریت ساختاریافته کار میکند
- پاسخ سریع و پشتیبانی برای تمام سوالات مشتری
- بیش از 10 سال تجربه تولید حرفهای که کیفیت محصول را تضمین میکند
- ظرفیت تولید قابل توجه برای پاسخگویی به الزامات حجم
- استانداردهای کیفیت سختگیرانه که در محیطهای تولید بهداشتی حفظ میشوند
- فرآیند کنترل کیفیت جامع:
- کنترل کیفیت ورودی (IQC) - تأیید مواد اولیه
- کنترل کیفیت در فرآیند (IPQC) - بازرسیهای مرحله تولید
- کنترل کیفیت نهایی (FQC) - اعتبار سنجی کالاهای تمام شده
- کنترل کیفیت خروجی (OQC) - بازرسی 100٪ قبل از حمل و نقل
- خدمات و پشتیبانی اختصاصی پس از فروش
خلاصه
طراحی بلوک شیر هیدرولیک و انتخاب مواد، الزامات عملکردی را با شرایط عملیاتی ترکیب میکند. بلوکهای شیر اصلی استحکام و مقاومت در برابر فشار را با استفاده از فولاد 45# یا 27SiMn در اولویت قرار میدهند، بلوکهای شیر پایلوت تعادل دقت و هزینه را با فولاد 45# حفظ میکنند، در حالی که بلوکهای شیر کمکی بر اساس اتصال ابزار و ملاحظات وزن از فولاد یا آلومینیوم استفاده میکنند. تکنیکهای پردازش از جمله عملیات حرارتی و هونینگ به طور بحرانی بر عملکرد تأثیر میگذارند، جایی که دقت ناکافی گذرگاه روغن یا کیفیت سطح میتواند منجر به مشکلات عملیاتی و نشت شود.
