خدمات پردازش CNC والف های هیدرولیک آلومینیومی

خدمات پردازش CNC هیدرولیک

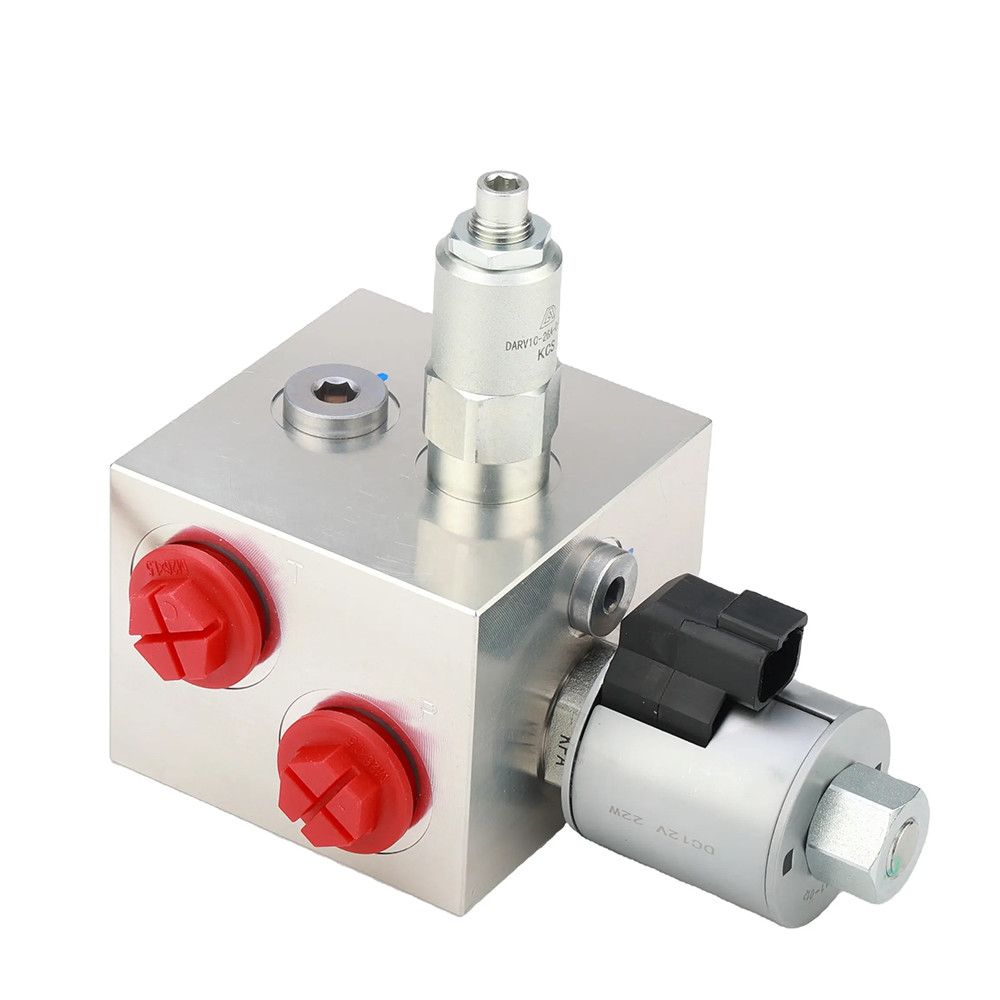

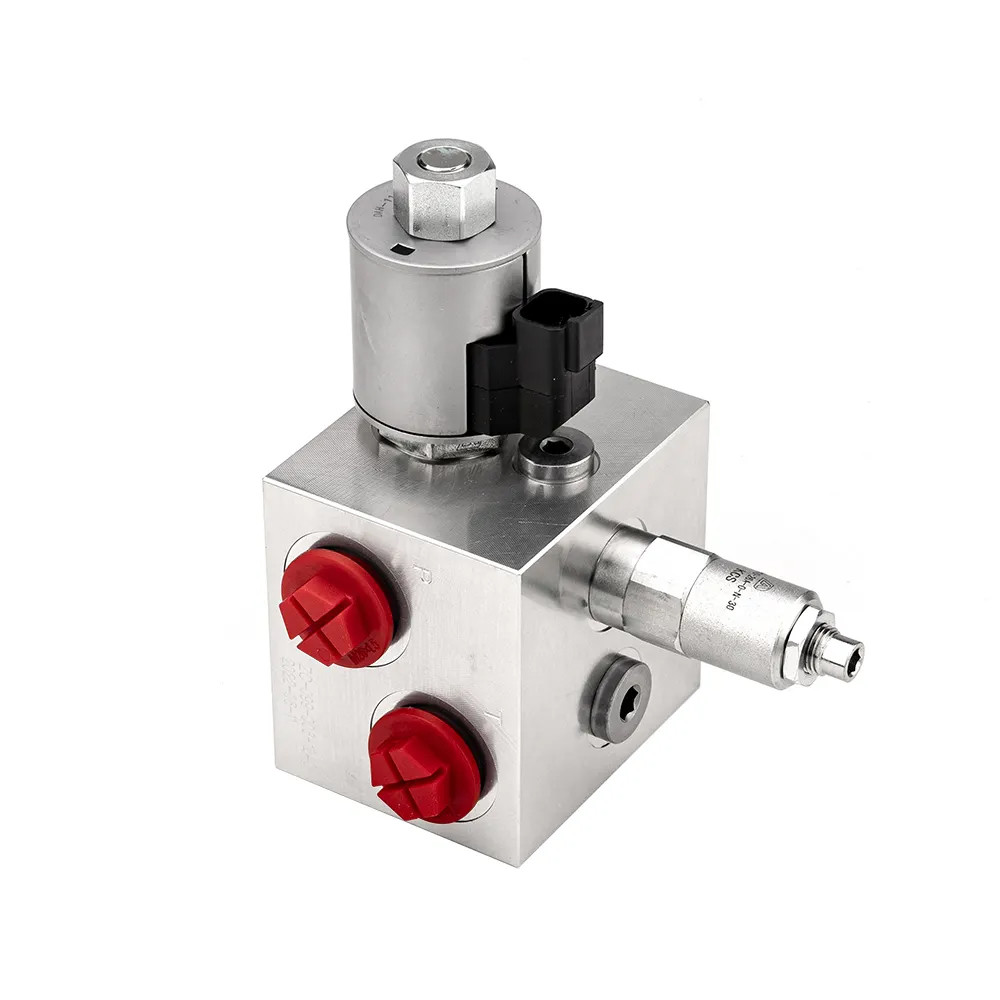

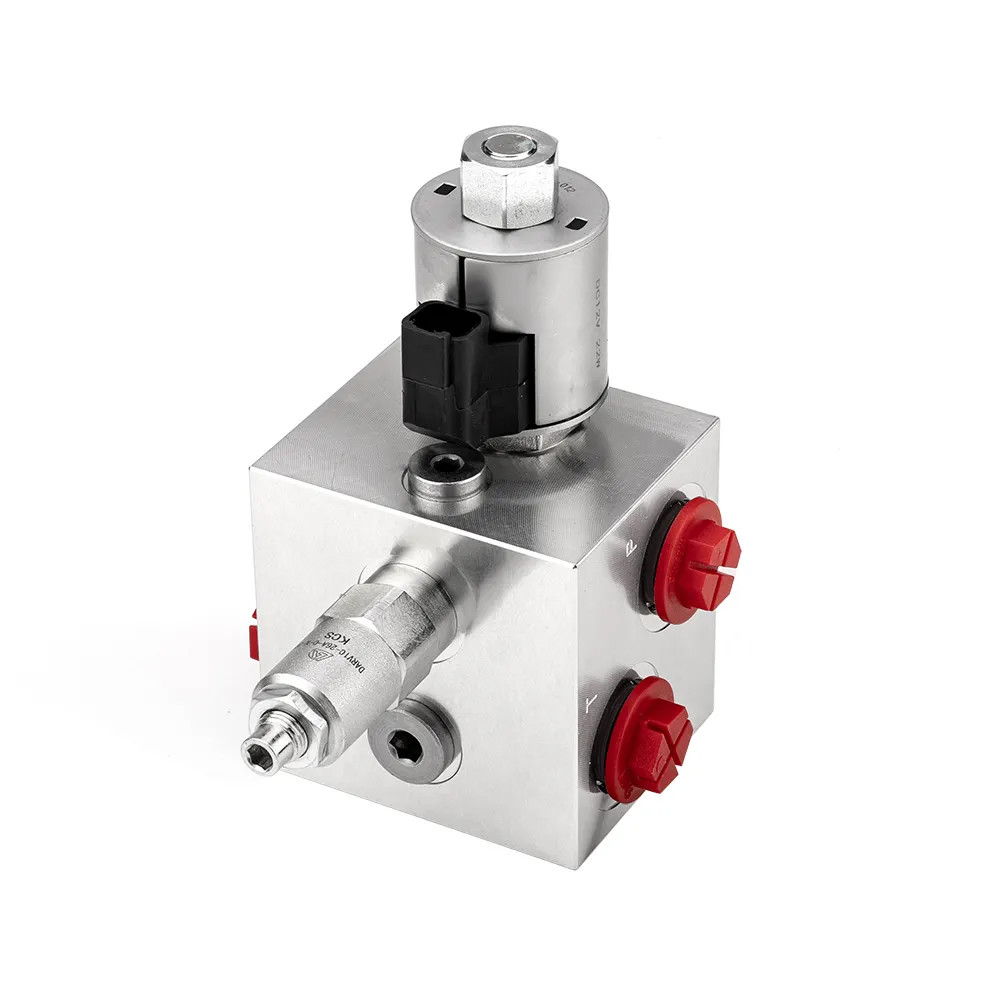

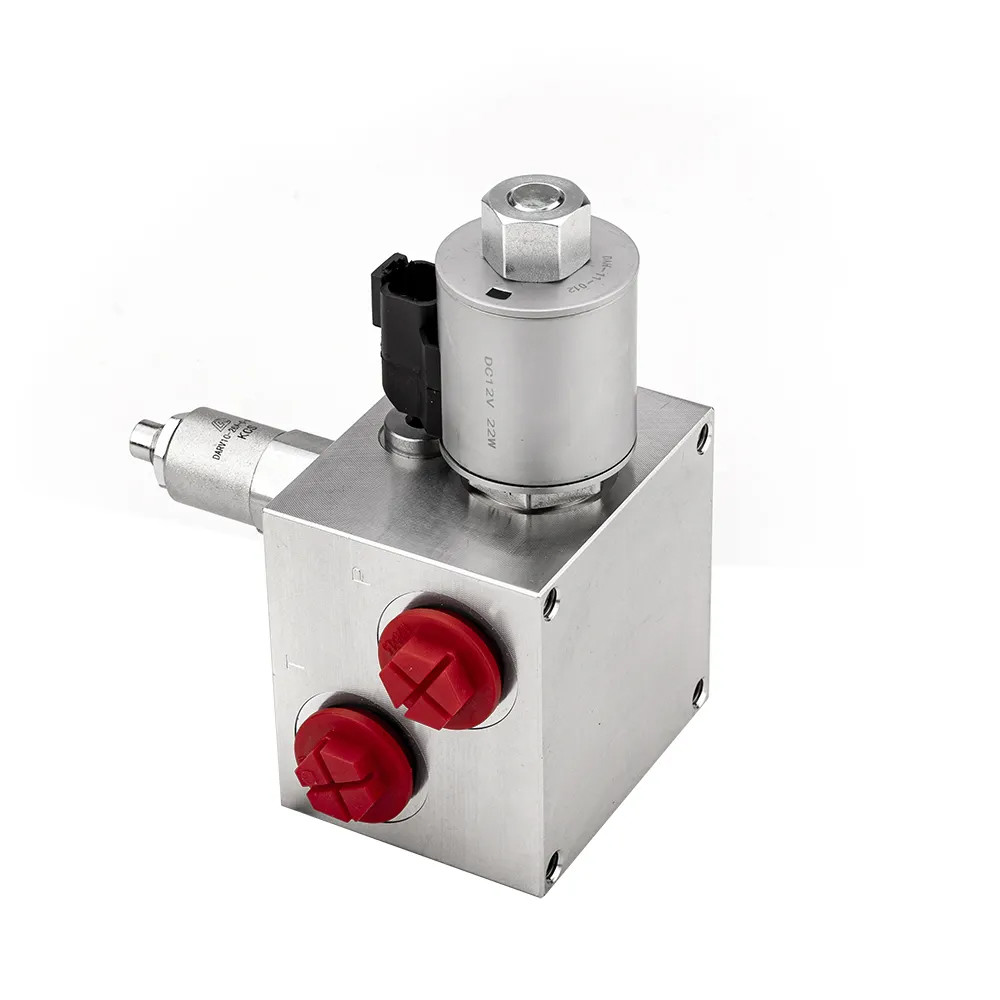

بلوک دریچه هیدرولیکی یک قطعه است که در یک سیستم هیدرولیکی برای کنترل فشار، جریان و جهت یک مایع (معمولاً روغن هیدرولیک) استفاده می شود. معمولاً از چندین بدن دریچه تشکیل شده است.هسته های شیردر اینجا اصول کار اولیه یک بلوک شیر هیدرولیک:

بدن شیر: بدن شیر ساختار اساسی بلوک شیر است و دارای کانال های متعدد در داخل است تا جریان روغن هیدرولیکی را هدایت کند.
هسته دریچه: هسته دریچه بخشی متحرک در بلوک دریچه است که معمولاً با شکل کانال های داخل بدن دریچه مطابقت دارد.موقعیت هسته شیر تعیین مسیر جریان روغن هیدرولیک.
در اینجا چندین شیر هیدرولیک رایج و اصول کار آنها وجود دارد:

1. دریچه کنترل جهت
دریچه های کنترل جهت برای کنترل جهت جریان روغن هیدرولیک استفاده می شود.

اصول کار: مسیر جریان روغن هیدرولیک با حرکت هسته شیر تغییر می کند. به عنوان مثال در یک شیر چهار طرفه،موقعیت هسته دریچه می تواند باعث جریان روغن هیدرولیک به یک سر یا سر دیگر سیلندر هیدرولیک شود.، که در نتیجه پیستون را گسترش می دهد یا عقب می کشد.

2. دریچه کنترل فشار
دریچه های کنترل فشار برای تنظیم یا محدود کردن فشار در سیستم استفاده می شوند.

اصول کار: این نوع شیر معمولا شامل یک بهار و یک هسته شیر است. هنگامی که فشار سیستم به مقدار تنظیم شده برسد، روغن هیدرولیک هسته شیر را باز می کند.تعادل نیروی بهار، اجازه می دهد تا بخشی از روغن به مخزن برگردد یا از آن عبور کند و فشار سیستم را پایدار نگه دارد.


3. دریچه کنترل جریان
شیر کنترل جریان برای تنظیم جریان روغن هیدرولیک از طریق شیر استفاده می شود.
اصول کار: جریان با تنظیم اندازه گاز در هسته شیر کنترل می شود. هرچه گاز کوچکتر باشد ، جریان کمتری عبور می کند. هرچه گاز بزرگتر باشد ، جریان بیشتر است.


4. دریچه برگشت
دریچه برگشت برای تغییر جهت جریان روغن در سیستم هیدرولیک استفاده می شود.
اصول کار: با دستکاری موقعیت هسته شیر، دریچه های ورودی و خروجی روغن تغییر می کنند.در نتیجه تغییر جهت حرکت محرک (مانند یک سیلندر هیدرولیک یا موتور هیدرولیک).
اصل کار جامع
هنگامی که روغن هیدرولیک از ورودی به بلوک شیر وارد می شود، آن را با توجه به موقعیت هسته شیر به کانال های مختلف هدایت می کند.
موقعیت هسته دریچه معمولاً توسط یک سیگنال کنترل خارجی، مانند یک الکترومغناطیس، یک جویستیک دستی، یک سیگنال هیدرولیک یا پنوماتیک تعیین می شود.
هنگامی که سیگنال کنترل بر روی هسته دریچه عمل می کند، هسته دریچه حرکت می کند و در نتیجه یک مدار روغن خاص را باز یا بسته می کند تا عملکردهای مختلف سیستم هیدرولیکی را انجام دهد.
طراحی بلوک دریچه هیدرولیک آن را قادر می سازد تا چندین عملکرد را ادغام کند، نقاط اتصال و نقاط نشت را کاهش دهد و قابلیت اطمینان و کارایی سیستم را بهبود بخشد.با کنترل دقیق جریان روغن هیدرولیک، بلوک شیر هیدرولیک نقش حیاتی در سیستم هیدرولیک دارد.
